Zwei 3D-Modelle können auf dem Bildschirm identisch aussehen und sich trotzdem völlig unterschiedlich verhalten. Das eine lädt zügig im Browser, lässt sich sauber drehen, zoomen und konfigurieren. Das andere ruckelt, zeigt seltsame Schatten auf eigentlich glatten Flächen und bläht die Dateigröße ohne Mehrwert auf. Der Unterschied liegt selten in der Optik, sondern fast immer in der Topologie, also im inneren Aufbau des 3D-Netzes.
Topologie ist einer der Begriffe, die in der 3D-Welt ständig fallen, aber selten klar erklärt werden. Für Web-3D ist sie besonders wichtig, weil im Browser jedes überflüssige Polygon Ladezeit, Arbeitsspeicher und Performance kostet. Dieser Beitrag zeigt, was 3D-Topologie ist, woran man saubere von unsauberer Topologie unterscheidet und warum sie über die Qualität eines Modells im Browser mitentscheidet.
Was ist Topologie in der 3D-Modellierung?

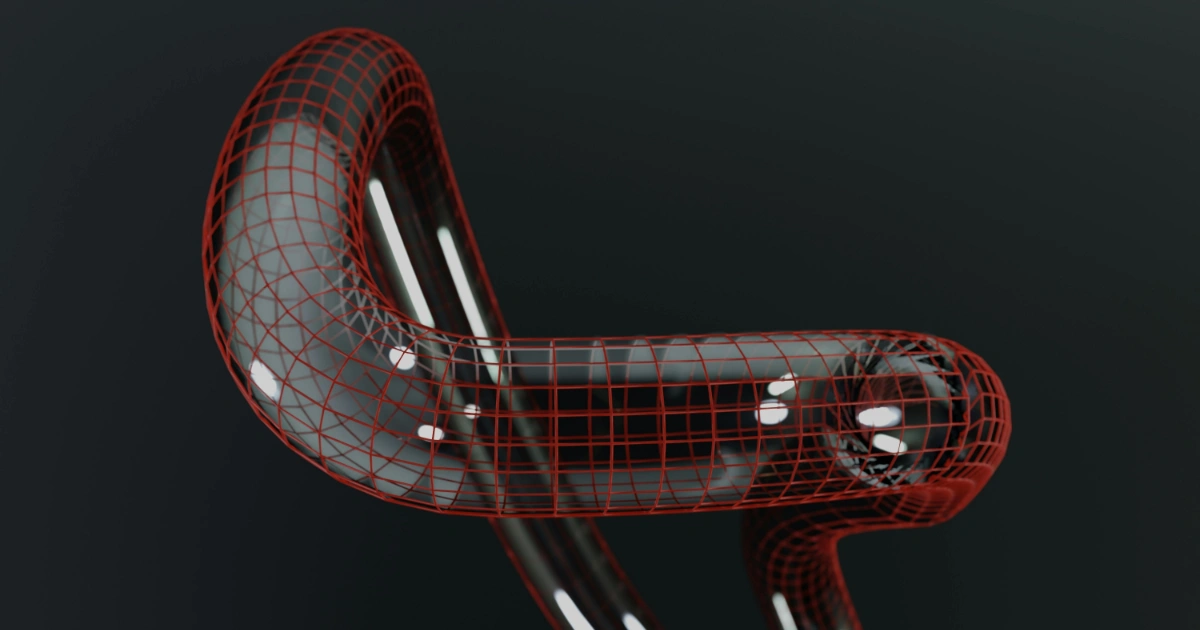

Die Topologie beschreibt, wie ein 3D-Modell aus Punkten (Vertices), Kanten (Edges) und Flächen (Faces) aufgebaut ist und wie diese Elemente miteinander verbunden sind. Sie ist das Drahtgitter unter der sichtbaren Oberfläche. Während die Form bestimmt, wie ein Modell aussieht, bestimmt die Topologie, wie es sich verarbeiten, animieren und im Browser darstellen lässt.
Wichtig ist die Unterscheidung zwischen Form und Aufbau. Zwei Modelle mit exakt gleicher Silhouette können ein völlig unterschiedliches Netz haben. Bei sauberer Topologie folgen die Kanten einem nachvollziehbaren, gleichmäßigen Fluss. Bei unsauberer Topologie wirkt das Netz beliebig, mit Dreiecken, fünf- oder mehrseitigen Flächen und Stellen, an denen viele Kanten in einem einzigen Punkt zusammenlaufen.
Gute Topologie bedeutet dabei nicht möglichst viele Details. Sie bedeutet, dass genau dort Auflösung sitzt, wo sie gebraucht wird, und an ruhigen Flächen kein Polygon verschwendet wird. Das ist die Grundlage für leichte, schnelle und stabil darstellbare 3D-Modelle.
Der Begriff selbst stammt aus der Mathematik und beschreibt dort, wie Punkte und Verbindungen zueinander angeordnet sind, unabhängig von der konkreten Form. Übertragen auf die 3D-Modellierung heißt das: Nicht die Maße eines Bauteils sind entscheidend, sondern die Frage, welcher Punkt mit welchem verbunden ist und wie die Flächen daraus aufgespannt werden.
Quads, Tris und N-Gons: die Bausteine eines Mesh
Jede Fläche in einem 3D-Modell besteht aus einer bestimmten Anzahl an Kanten. In der Praxis unterscheidet man drei Typen, die sich stark darin unterscheiden, wie gut sie sich weiterverarbeiten lassen. Die folgende Übersicht fasst ihre Eigenschaften zusammen.
Quads, also Vierecke, sind der Standard für saubere Modellierung. Sie lassen sich vorhersehbar unterteilen, verformen sich gleichmäßig und bilden klare Kantenflüsse. Tris, also Dreiecke, sind nicht grundsätzlich schlecht. Am Ende der Verarbeitungskette wird ohnehin jedes Modell für die Grafikkarte in Dreiecke zerlegt. Problematisch sind Dreiecke vor allem dort, wo später verformt oder weiter unterteilt wird. N-Gons mit fünf oder mehr Kanten sind im Arbeitsnetz die größte Stolperfalle, weil ihr Verhalten beim Unterteilen und beim Berechnen der Oberflächennormalen kaum kontrollierbar ist.
Woran man saubere Topologie erkennt
Saubere Topologie folgt einigen wiederkehrenden Prinzipien. Am deutlichsten wird das im direkten Vergleich sichtbar: dieselbe Fläche einmal als gleichmäßiges Quad-Netz und einmal als chaotisches Mesh aus Dreiecken, einem Pol und einem N-Gon.
Saubere vs. unsaubere Topologie am selben Flächenstück
Dieselbe Oberfläche, einmal als gleichmäßiges Quad-Netz, einmal als chaotisches Mesh mit Pol und N-Gon.
Gleichmäßige Quads, durchgehende Edge-Loops (dunkle Linie), keine Pole. Deformiert und shadet sauber.
Wilder Mix aus Dreiecken, ein Pol (roter Punkt) und ein N-Gon (rosa). Erzeugt Shading-Artefakte und unkontrollierte Deformation.
Gleichmäßige Quads. Ein ruhiges, regelmäßiges Viereck-Raster ist das Fundament. Es verteilt die Auflösung berechenbar über die Fläche und vermeidet stark verzerrte oder extrem dünne Flächen, die später Schattierungsfehler verursachen.
Durchgehende Edge-Loops. Edge-Loops sind zusammenhängende Kantenringe, die ohne Unterbrechung über das Modell laufen. Sie sind die Leitlinien sauberer Topologie. An Bauteilen geben sie Kanten und Rundungen Struktur, an organischen Formen folgen sie der Bewegung, etwa um Gelenke oder Bohrungen herum.
Pole vermeiden oder gezielt setzen. Ein Pol ist ein Punkt, an dem mehr als vier Kanten zusammentreffen. Pole lassen sich nicht ganz vermeiden, aber sie gehören in ruhige Zonen, nicht in Bereiche, die später verformt werden oder im Konfigurator eine glatte Fläche zeigen sollen. An der falschen Stelle erzeugen sie sichtbare Dellen in der Schattierung.
Die Topologie folgt der Form. Bei einem sauberen Modell kann man an der Kantenführung ablesen, wo Kanten, Radien und Funktionsflächen liegen. Das Netz beschreibt die Geometrie, statt nur willkürlich darüber gelegt zu sein.
Warum Topologie über Web-3D-Performance entscheidet
In der klassischen Produktion für Film oder Standbild ist eine etwas unsaubere Topologie oft verschmerzbar, weil im Hintergrund leistungsstarke Rechner arbeiten. Im Browser sieht das anders aus. Dort läuft die Darstellung auf dem Gerät des Betrachters, vom Bürorechner bis zum Smartphone in der Werkshalle. Topologie wird damit direkt zum Performancefaktor.
Konkret wirkt sich saubere Topologie an drei Stellen aus, die im Web sofort spürbar sind:
- Geringerer Polycount und damit kleinere Dateien und kürzere Ladezeiten
- Korrekte Oberflächennormalen und damit sauberes, artefaktfreies Shading
- Vorhersehbare Verformung bei Animationen und in interaktiven Konfiguratoren
Dateigröße und Polycount. Jeder zusätzliche Punkt und jede zusätzliche Fläche vergrößert die Datei und den Speicherbedarf. Ein sauberes Quad-Netz erreicht dieselbe Form oft mit deutlich weniger Polygonen als ein wild trianguliertes Netz. Weniger Polygone bedeuten kleinere Dateien, schnellere Ladezeiten und flüssigeres Verhalten, gerade bei einem Format wie glTF, das für den schlanken Transport von 3D-Daten in den Browser entwickelt wurde.
Sauberes Shading. Wie eine Oberfläche beleuchtet wird, hängt von den Oberflächennormalen ab, und die werden aus der Topologie berechnet. Dreiecke und N-Gons an der falschen Stelle erzeugen harte Kanten oder flackernde Schatten auf Flächen, die eigentlich glatt sein sollten. Bei einem Produkt, das im Web-Viewer hochwertig wirken soll, ist das sofort sichtbar.
Verformung und Animation. Sobald ein Modell bewegt, geöffnet oder im Konfigurator verändert wird, zeigt sich die Topologie gnadenlos. Saubere Edge-Loops verformen sich vorhersehbar und gleichmäßig. Unsaubere Topologie knickt ein, faltet sich oder erzeugt unschöne Artefakte genau an den Stellen, die im Einsatz besonders auffallen.
Eine einfache Faustregel hilft im Alltag weiter.
Faustregel
Quads im Arbeitsnetz, Tris erst bei der finalen Ausgabe, N-Gons möglichst gar nicht. Wer dieses Prinzip einhält, bekommt fast automatisch ein Netz, das sich sauber unterteilen, verformen und in den Browser exportieren lässt.
Von CAD zu sauberem Web-Mesh: wo Retopology beginnt
Wer aus der Konstruktion kommt, kennt das Problem aus der anderen Richtung. CAD-Daten beschreiben Geometrie exakt über mathematische Flächen, nicht über ein für den Browser optimiertes Polygonnetz. Beim Export für die Echtzeitdarstellung wird diese Geometrie tesseliert, also in Dreiecke zerlegt. Das Ergebnis ist meist extrem dicht und topologisch unsauber, mit langen, dünnen Dreiecken und vielen Polen.
Für eine technische Darstellung kann das ausreichen. Sobald ein Modell aber leicht, animierbar oder konfigurierbar werden soll, führt der Weg über Retopology, also den gezielten Neuaufbau eines sauberen Netzes über der vorhandenen Form. Dabei entsteht aus einem schweren CAD-Tessellat ein schlankes Quad-Netz, das im Browser performant läuft.
Der Aufwand dafür hängt stark vom Anwendungsfall ab. Ein statischer Web-Viewer verträgt mehr Polygone als ein Modell, das in Echtzeit verformt oder in vielen Varianten konfiguriert wird. Genau hier zahlt sich frühe Planung aus: Wer schon vor dem Export weiß, wofür das Modell im Browser eingesetzt wird, spart sich später aufwendige Korrekturschleifen. Wie dieser Schritt von der Konstruktionsdatei bis zum fertigen Web-Modell abläuft, behandeln wir in einem eigenen Beitrag in unseren Einblicken.
Fazit: Topologie ist die unsichtbare Qualitätsbasis
Topologie ist kein rein ästhetisches Detail, sondern die unsichtbare Grundlage für Geschwindigkeit, Stabilität und Darstellungsqualität eines 3D-Modells im Browser. Wer auf saubere Quads, durchdachte Edge-Loops und einen kontrollierten Umgang mit Polen achtet, bekommt leichtere Dateien, sauberes Shading und Modelle, die sich auch im Konfigurator gut verhalten.
